冠能固控污泥真空泵主要是輸送高含固量、高粘度的固、液態物料的理想化設備，主要工作場地有：油田廢棄油泥池、隨鉆油基巖屑、煉油廠落地油泥、油田風化污油泥、壓裂返排液油砂等含油污泥；市政污泥、建筑淤泥、打樁盾構廢棄污泥、河道清淤淤泥等高含固量污泥；沙子、石子、礦山礦渣等固體顆粒；

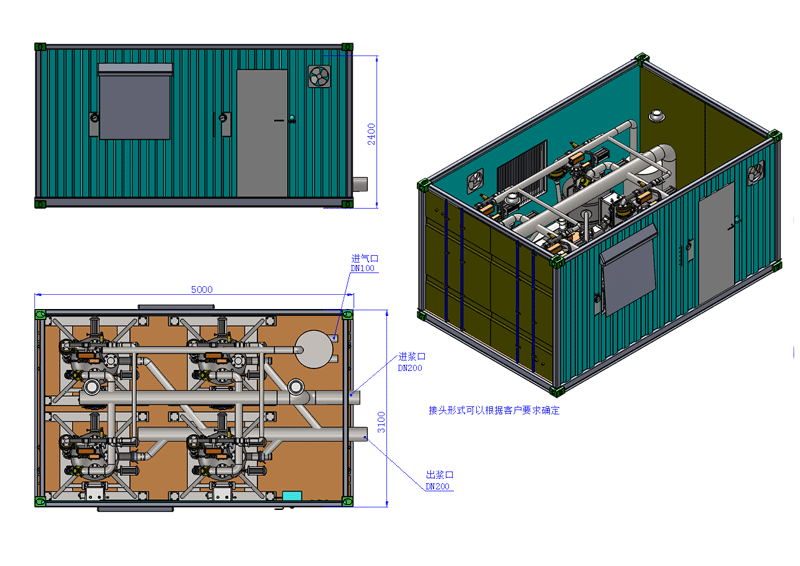

一、污泥真空泵組參數功用：

1.本套污泥真空泵組額定輸送量120~160m3/h（視物料情況范圍值）； 2.氣源要求：壓力550Kpa~885Kpa，進氣量需求：80~120m3/分鐘 3.無電力要求，可以在危險區域安全作業； 4.吸入吸入距離可以是50米以內，水平排放距離高達1000m； 5.可輸送固相粒徑高達75mm，無可堵塞部件。 6.本套污泥真空泵組吳易損件、磨損部件，均為氣動組件控制動作。氣動控制中樞為美國進口。

二、污泥真空泵組工作介紹：

1.泵組工作的時候吸漿和排放交替進行，可以自動或者手動模式下工作。 2.可以輸送重泥漿，甚至接近干燥的物料，而且腔體內無轉動部件，不易磨損。 3.通常進出口管線尺寸用8~12寸，如果增大出口管線會犧牲輸送距離

三、污泥真空泵自動模式操作介紹：

1. 開啟供氣，選擇自動模式，這樣一個排放循環馬上就會進行。泵開始運行輸送模式前，確保泵體內部是空的。出廠的時候調整的是10秒排放和10秒吸入，后續可以用戶可以依據工況進行調整。 2.把吸入口放到要吸入的物料內，保持泵持續工作，當罐體滿的時候，能夠通過聲音進行辨別，如果選擇的是手動模式，需要手動排空罐體。 3.如果選擇的是自動模式，讓泵組循環幾次。然后可以依據情況調整循環時間適應輸送的物料。 4.工作時需要檢查排出管線是否布置正常，關閉泵的時候，讓泵在運行3~5分鐘去清空泵體。 5.如果是自動運行狀態，操作人員可以離開泵組，泵組可以干轉，不會損壞。但是如果是手動模式，操作人員不能離開泵，否則可能損壞擴散管。如果要離開泵組，需要把泵調整到自動模式，或把供氣關掉。 6.自動工作時候，通過氣動計時器實現。通過現場工作經驗可以調整計時器的時間。 7.出廠的時候，進料，和卸料時間都是按照10秒來設定的，用戶后續依據物料可以自行調整。 8.物料較濕潤，容易輸送的物料，吸入管線小于10米，罐體容易滿的時候?？梢钥s短時間，反之，需要延長時間，調整范圍在0-30秒。

冠能固控是2007在河北省唐山市創立的石油天然氣鉆采設備制造企業，致力于泥漿固控設備、廢棄泥漿處理設備研發、生產、創新領域。目前所生產的設備已經遠銷到全球多個國家和地區。

目前冠能固控應廣大客戶需求與市場走向，特研發了一款真空篩分裝置，我方主要是研發了真空吸附裝置與干燥篩的有機結合，主要是達到目前市場需求的粗過濾固液分離處理。

真空振動分離器與普通振動篩工作對比：

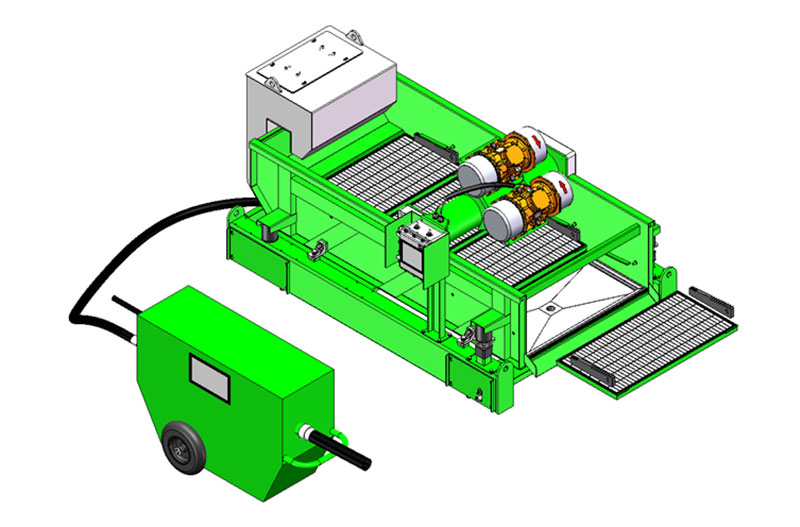

振動篩真空分離器是冠能公司結合國外各家產品優勢，自主研發的更先進產品。其工作原理是通過在干燥振動篩后一張篩網下面安裝一套真空吸附裝置，通過脈動氣流形成一定頻率的真空吸收，提高鉆井液的回收，降低排出鉆屑的含液量。也可以在客戶已有振動篩的出渣口，通過外掛式額外安裝一張帶真空吸附的小篩網，實現鉆屑排出前進行真空吸附鉆井液回收。

真空振動分離器優勢說明：

?可以用于油基泥漿(BOM),水基泥漿(WBM),復合基泥漿(SBM)的泥漿處理。 ?可以適用于陸地鉆機和海洋鉆機，提高固控設備振動篩工作效率，回收鉆井液，降低廢棄物量。 ?可以替代鉆屑干燥篩的處理，但是成本更低。 ?幾乎無需額外占地面積，滿足海洋平臺空間需求。 ?冠能公司既可以提供新振動篩配備真空分離器，也可以對客戶已有振動篩安裝真空分離器，安裝簡便快捷。 ?基于不同的鉆井速度，每天大約能夠額外多回收20~30%左右的有用鉆井液。 ?通過配套真空振動分離器，固控振動篩可以安裝更高目數的篩網而不跑漿，從而提供固控設備的分離效率。 ?通過排放更干燥的鉆屑，能夠減少鉆井廢棄物運輸和處理成本。 ?安裝操作簡便，只需要一名操作人員即可對整個鉆機的真空吸附系統進行操作。

冠能固控是專業油田廢棄物設備的制造商，目前涵蓋了煉油廠落地油泥處理、油基鉆井巖屑處理、采油廠老化油泥處理等多領域油泥處理設備。是目前國內非含油、含油廢棄泥水油混合物設備全、工藝比較先進的設備成套集成商。

冠能固控處理的油泥指的是油、水和固體的混合物。為了對油泥進行處理并且對油和水進行回收,就必須將油、水和固體進行分離。同時如何以更低的成本處置固體，并且盡可能多的回收油。冠能油泥處理系統是通過加入油泥處理化學品對油泥進行預混合熱洗后分離成油，水，固等分別儲運。

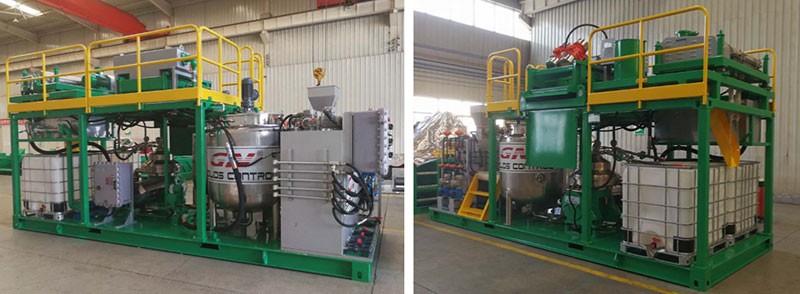

以上圖片為處理量在1-2m³/h的油泥處理系統，外形尺寸為：6058*2438*3182mm，常用于純粹油泥處理和少量含油污泥處理，此油泥處理系統不包含終水處理設備。

主要系統組成包括：預混合熱洗模塊（加熱保溫、混合攪拌），真空輸送模塊，加藥模塊（破乳、降粘、絮凝），粗過濾模塊（篩分），兩項固液精細分離模塊（離心分離），三相精細分離模塊（離心分離）。

含油污泥來源：

1）原油罐清理產生的廢棄油泥油砂 2）煉油廠的廢棄油泥油砂 3）鉆井廢棄油泥油砂。

含油處理系統主要參數： 系統型號GNOST-01AGNOST-05AGNOST-15A 調質后處理量 1m³/h 5m³/h 15 m³/h 振動篩 GNZS752E-DZ GNZS703E-DZ GNZS594E-DZ 離心機 GNLW224D-VFD GNLW363D-VFD GNLW553D-VFD 三相分離機 GNSD-40 GNSD-90 GNSD-125 固相含油 2-5%（配合油泥化學劑，臥螺離心機排出的泥） 回收油質量 2-3%（三相分離機回收油中的水固含量） 回收水質 500-1000PPM（百萬分之500-1000，三相碟片機排出的水 的含油量 水處理后質量 50-100PPM（水處理設備處理后含油量） 說明 含油污泥通過機械分離設備，需要配合化學劑和加熱處理。 以上參數僅供參考，不同物料終處理量會有差異

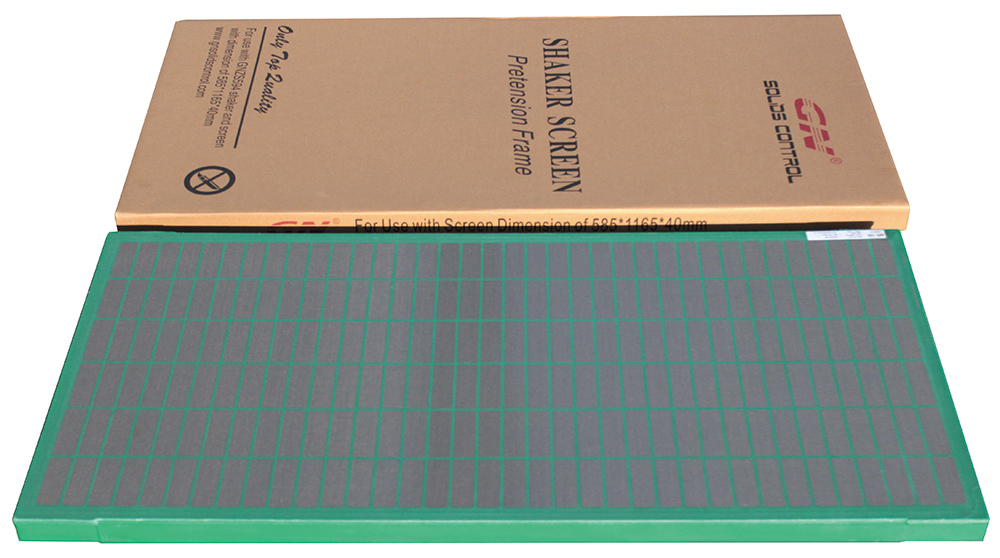

冠能固控（GN Solids Control）每年銷售振動篩類產品200多臺，振動篩類產品遍布世界多個國家和地區。采用冠能固控原廠篩網能夠優化振動篩的處理效果，提高篩網使用壽命。冠能固控所有振動篩網都是我方自動化篩網生產線流水線作業自制生產的，具有產品一致性好、質量穩定、原材料質量管控穩定等優勢。

冠能篩網的特點及優勢：

冠能固控擁有齊全的復合框架篩網模具，并且擁有自己的復合框架注塑車間，涵蓋：冠能自產振動篩篩網，MI-Swaco品牌Mongoose系列，MI-Swaco品牌MD-3/MD-2系列，Nov Brandt 品牌Cobra眼鏡蛇系列, Venom,D380,VSM-300 一層/ 第二層，F(xiàn)SI ，德瑞克500系列 和德瑞克2000系列 等10 余種品牌振動篩用可替代篩網注塑模具。還可以依據客戶要求，開發復合框架篩網注塑模具。

1．冠能固控篩網鐵骨架由機器人自動流水線焊接而成，焊接強度高，人工干預少，質量一致性好。 2．篩網框架注塑塑料為一次性塑料，耐高溫達140℃以上，韌性好，從而提升篩網抗震能力和使用壽命。 3．冠能固控 GR系列篩網自API60起采用三層不銹鋼絲網工藝，絲網材質為SS316，符合美國API RP 13C 標準，且分離效果好，使用壽命長。 4.篩網熱壓采用四面張緊工藝，相比同行絲網更平整，網絲與底網貼合更好，使用壽命延長。 5.復合框架篩網采用規則的形狀，更便于在篩網局部損壞后能夠通過標準橡膠堵頭進行修復繼續使用，從而進一步降低成本。 6.注塑復合材料框架篩網與鐵框架篩網相比，復合框架篩網有效使用面積增大10%-20%左右。 7.復合材料框架篩網，不易生銹，存儲壽命大大延長，可以存放5~8年以上，不影響使用壽命。

冠能固控是創新研發、生產固液分離設備、泥漿固控設備、固液廢棄物處理設備的專業制造商。目前所研發制造的專業設備已經遠銷世界多個國家和地區，是目前本行業內質量穩定、資質全、出口量 的設備制造商。并得到國外發達國家的持續的、戰略的合作性訂單約9000萬元/年的出口量。

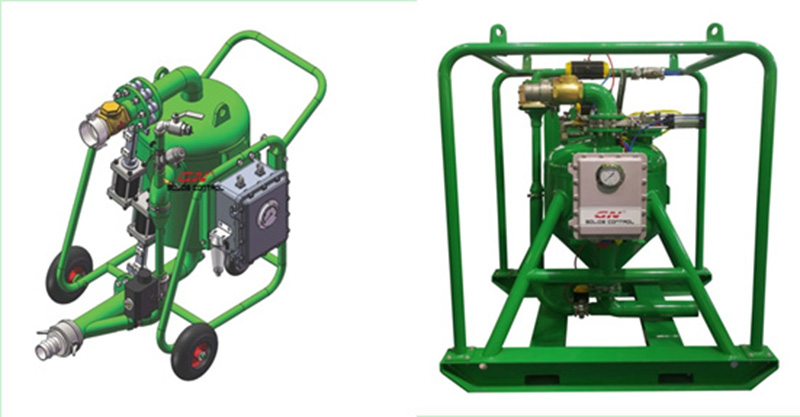

自2015年以來冠能固控在固液分離、廢棄固液處理行業實際現場應用得到非常多的設備創新、改進的經驗。在污泥處理過程中原始廢棄油泥比重高、粘度大、含固量高、風化時間長等因素造成輸送難，已經變成行業內一大難題。目前都是采用半人工、半機械挖掘等方式來進行污泥的輸送工作，我公司針對這一情況特研發出多元化物料輸送設備：污泥真空泵；徹底解決了這一輸送難題。冠能固控污泥真空泵無維修磨損部件，泵體結構緊湊，壽命長，可輸送干粉、砂石、污泥、油泥、膠泥、清水、油脂，無電力要求可在危險城所作業等特點。

冠能固控污泥真空泵輸送物料類別如下：

1）廢棄泥漿和振動篩排出的鉆屑 2）鉆井泥漿和尾漿處理 3）泥漿坑廢棄泥漿清理 4）廢棄油泥，泥漿罐底清渣 5）運輸船的艙底清理 6）散裝罐和筒倉的物料輸送 7）砂子，細砂，和壓裂砂，河道淤泥等 8）硅藻土 9）動物糞便

污泥真空泵工作說明：

泵體工作的時候吸漿和排放交替進行，可以手動、自動兩種工作模式下工作。 可以輸送重泥漿，干粉顆粒等甚至接近干燥的物料，而且腔體內無轉動部件，不易磨損。通常進出口管線尺寸用3寸或4寸的橡膠管線，如果增大出口管線會犧牲輸送距離。

污泥真空泵參數表： 型號GNSP-20AGNSP-40A 輸送量(m³/h) 20m³/h 40m³/h 進出口尺寸 3 inch（150mm） 4 inch（200mm） 真空度 85Kpa/25 英寸 HG（汞柱） 85Kpa/25 英寸 HG（汞柱） 吸入距離 50m 50m 排出距離 500m 1000m 物料 含固量 ≤80% ≤80% 固相顆粒 ≤50mm ≤75mm 空壓機氣壓要求 550Kpa-690Kpa 550Kpa-785Kpa 空壓機氣量要求 ≥8m³/min ≥17m³/min 尺寸: L×W×H(mm) 1357*916*1253mm 1690×1400×1989mm 重量 350kg 850kg
