非開挖泥漿凈化裝置

冠能非開挖泥漿凈化裝置，專門為非開挖泥漿和打樁泥漿處理而設計。我們標準化的泥漿凈化系統分為兩大系列，K 系列為經濟型的泥漿凈化裝置，其特點是結構緊湊，便于移動，處理效率高，成本低，常用于小型非開挖鉆機，和打樁機的泥漿凈化回收。K 系列泥漿凈化裝置產品功能主要用于泥漿的凈化回收，不具備儲存泥漿和混配泥漿的功能，需要額外配置儲漿罐和混漿設備。G 系列為高配型的泥漿凈化回收系統，G 系列產品綜合了泥漿凈化回收，泥漿儲存和泥漿混配的功能為一體，且分多級凈化處理，能夠滿足高端和大型鉆機的使用需求。

聯系我們

所屬分類:

泥漿處理系統.

產品描述

非開挖泥漿凈化裝置

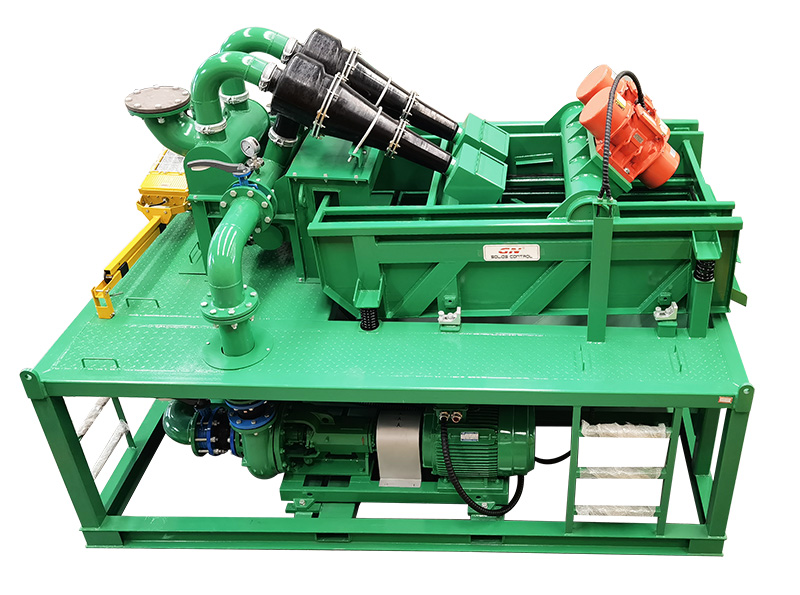

202201221033

K系列非開挖泥漿凈化裝置型號：

GNMS-200K 處理量為200GPM，50m3/h
GNMS-500K 處理量為500GPM，120m3/h
GNMS-1000K 處理量為1000GPM，240m3/h
其余更大處理量的產品需要定制

K 系列泥漿凈化裝置主要應用領域：

非開挖定向穿越
小型盾構工程
打樁工程
采礦取芯鉆或水井鉆探等

D系列泥漿凈化裝置工作原理

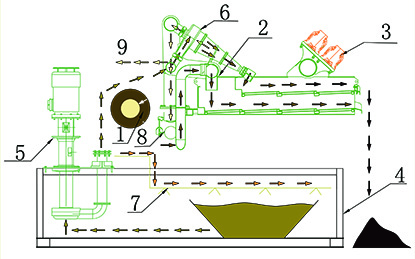

desander plant2406 從 1 泥漿坑出來混合有大量泥沙的泥漿由外部泵輸送進入 2 錄井罐中，泥漿經 2 錄井罐導入 3 振動篩下層篩板進行篩分處理，大顆粒泥沙被排出系統外，含有小顆粒固相物的泥漿通過振動篩下層篩板落入 4 泥漿罐中，4 泥漿罐中的泥漿再由 5 渣漿泵提供動力，將泥漿罐中的泥漿從 6 旋流器進漿口輸送入 6 旋流器中，泥漿經過 6 旋流器的渦流離心分離，將泥沙從 6 旋流器的底部出口排出掉落在 3 振動篩上層篩板上進行干燥處理后排出系統外。經過 6 旋流器旋流分離后的干凈泥漿從 6 旋流器的頂部出漿口溢出進入 4 泥漿罐，當 4 泥漿罐中液面高度未達到 8浮球控制裝置的理論設計關閉高度時，8 浮球控制裝置打開，經過 6 旋流器處理后的干凈泥漿就落入 4 泥漿罐中，形成系統內自循環，當 4 泥漿罐中液面高度達到 8 浮球控制裝置的理論設計關閉高度時，8 浮球控制裝置關閉，處理過后的干凈泥漿就由 4 泥漿罐上部出漿口溢出，流入現場自備的儲漿罐中。

當 4 泥漿罐底部沉砂時，可通過閥門切換，打開 7 噴淋管閥門，通過噴嘴噴射使泥漿循環攪動，實現罐內清理沉砂。
