河北冠能石油機械制造有限公司是專業的鉆井液固控設備、油田廢棄物處理設備制造商。經過近兩年的摸索與努力，新研發成功的鉆井液廢棄物處理設備“真空篩網裝置”目前已經成功調試下線。并獲得了大型油田服務企業多個持續訂單。

冠能固控真空篩網裝置產品介紹：

1、冠能公司結合國外各家產品優勢，成功自主研發出GN ViST系列真空篩網裝置，并申請了國內、外。主要作用于回收油基、水基、復合等多成分鉆井液，減少鉆井廢棄物，提高振動篩排渣脫水干燥處理效果。

2、冠能真空篩網裝置其工作原理是通過在鉆井液振動篩后一張篩網下面安裝一套真空吸附裝置，振動篩網底部通過脈動氣流形成一定頻率的真空吸收工作，提高鉆井液的回收，降低排出鉆屑的含液量。

3、冠能真空篩網裝置可以在客戶已有普通振動篩的出渣口通過外掛式額外安裝一張帶真空吸附的小篩網，實現鉆井巖屑排出前在進行一次真空吸附鉆井液回收。

冠能固控VIST真空篩網裝置參數表：

河北冠能石油機械制造有限公司是主要的離心機制造商，擁有制造工藝，汲取先進的國內外加工技術。臺灣、德國、意大利先進的進口加工設備保障設備的制造精度達到國際水準。主要涉及行業：鉆井液固控處理、廢棄泥漿處理、工業廢水處理、油渣分離、市政污水凈化工程、采礦廢水處理、河道清淤等。特別適用于固體粒徑較小，固液二相密度差較小（固液相比重差>O．05），分離困難的液固分離場合，亦可用于液?液二相或液?液? 固、液?固?固三相分離，因此在現代工業過程中得到了廣泛的應用， 廣泛應用于化工、食品、輕工、造紙、采礦等工業領域。

部分部件特點：

1、螺旋推料器

螺旋推料器的主要作用是輸送沉渣和提供排液通道，其結構、材料和參數不僅關系到離心機的生產能力、使用壽命，而且直接影響到排渣的效率和分離效果。本機采用柱/錐形螺旋，由螺旋葉片、芯軸、螺旋大小端軸等組成，并通過兩端軸頸上的軸承支撐在轉鼓大小端蓋上，軸承采用潤滑脂潤滑。

所有零件均由2304雙相不銹鋼材料制造。

螺旋葉片鑲嵌可更換耐磨合金片，可延長推料器的使用壽命，芯軸的加速錐出漿口裝有可更換的合金出漿口耐磨套，芯軸的加速錐內裝有加速條，以提高處理效果。 采用開孔螺旋葉片，提高澄清效果。

2、主機底座

主要起到支撐和安裝整個回轉系統的作用，還兼有與隔振器共同起到減振、隔振的作用，以減小離心機振動向外界環境的傳播和影響。采用一體化鋼結構焊接機座，通過兩端的軸承座支撐整個轉體（由轉鼓，螺旋，差速器等組成），剖分式密閉不銹鋼收集箱罩住整個回轉體，安裝在機座上，彈性隔振器安裝在機座底部，傳感器線纜，布置在機座底面，機座一端布置主、輔電機，另一端布置進液管匯。整個布局使整機結構緊湊，占地面積小，維修方便。

3、軸承座

軸承座分為大端軸承座與小端軸承座，軸承座本體由鑄鐵鑄造，軸承內圈分別裝在大小端蓋上，整個回轉體在兩個主軸承內轉動，采用循環油潤滑，軸承兩側采用迷宮密封。

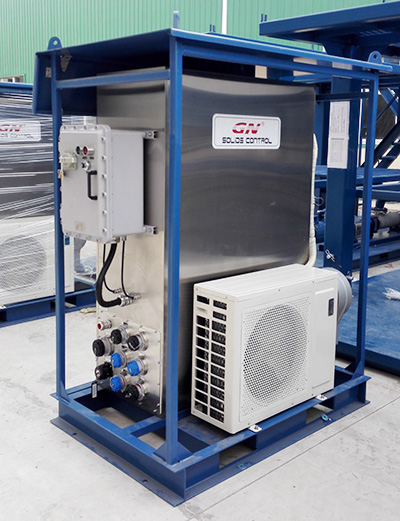

河北冠能石油機械制造有限公司是專業制造泥漿處理設備的廠商，根據設備現場應用需求，所設計的正壓防爆電氣控制柜常用于電機的變頻器和軟啟的配電柜，尤其是在高溫環境下的降溫應用。正壓防爆電氣控制柜由主電控箱和副電控箱組成。冠能固控提供的正壓防爆電氣控制柜能夠符合歐盟ATEX認證，國際防爆IEC Ex認證，中國防爆 CN Ex認證。依據客戶的不同選擇，防爆區域可以是防爆二區，也可以是防爆一區。正壓防爆電氣控制柜廣泛應用于石油開采，煉油，化工，海洋石油平臺，油輪等易燃易爆氣體環境，也可以用于軍工，金屬加工等可燃性粉塵場所。

1、電控系統性能描述：

1）數據顯示 ? 離心機的流量、電流、電壓、運行頻率、累計運行時間； ? 離心機的轉鼓轉速、差轉速、振動、大小端軸承溫度； ? 進料泵的流量、運行頻率； ? 加藥泵加藥流量、運行頻率； ? 離心機運行狀態及各種報警信號。

2）操作控制 ? 能根據生產工藝要求，實現離心分離設備系統從啟動、進料、加藥、脫水、出料直至停機、清洗全過程的PLC自動操作和相關保護； ? 離心機、進料泵、正常停機、緊急停機； ? 離心機、進料泵、加藥泵的變頻無級調節； ? 降轉速?zèng)_洗功能； ? 具有與PLC系統連接的控制接口和通訊接口，以便實現遠程控制功能，并能遠程監控和本地控制站相同數量的運行及故障信號、報警信號。

3）報警保護 ? 電機過載、過熱、缺相； ? 軸承溫度過高； ? 進泥量低（二級報警）； ? 振幅過大（二級報警）； ? 差速過低（二級報警）； ? 扭矩過大（二級報警）； ? 變頻器故障； ? 沖洗系統故障； ? 其他系統設備（包括進料泵、絮凝劑系統）的故障； ? 低轉速停止沖洗保護功能。

4）主控制板 主控制板應獨立放置，且具有國際電氣制造業協會防護。 控制板應裝備有以下部件： 1)主斷路器； 2)主驅動電機的變頻器； 3)輔驅動差速器電機的變頻器； 4)進料泵電機的變頻器； 5)按鈕、手動或自動和以下部件的運行有顯示燈顯示： ?主驅動電機 ?輔驅動差速器電機 ?進料泵 ?絮凝劑制備系統 6)主驅動電機的電流表和持續運行時間記錄表。 7)在硬件監視器接口 HMI 上顯示如下故障： ?主驅動電機溫度過高； ?輔驅動差速器電機溫度過高； ?主軸承振動劇烈； ?差速器高扭矩； ?差速器更高扭矩； ?潤滑油油溫過高/液位過低。

河北冠能石油機械制造有限公司主要是生產泥漿處理設備的專業制造商，主要為泥漿固相控制、污泥脫水、含油污泥固液分離等領域。目前冠能固控盾構泥漿處理離心機是結合中外知名離心機多項優點升級研發而成，擁有整機個布局使整機結構緊湊，占地面積小，維修方便等優點。

待分離的懸浮液和加速沉降藥劑經進料管連續輸送到離心機內，經螺旋推料器的加速錐加速后，進入高速旋轉的離心機轉鼓內，在離心力場作用下，懸浮液在轉鼓內形成一環形液流，固相顆粒在離心力作用下快速沉降到轉鼓的內壁上，由差速器產生的離心機轉鼓和螺旋的差速，由螺旋將沉渣推送到轉鼓錐端的干燥排料區，經過螺旋推力和離心分力的雙向擠壓，以使沉渣得到進一步擠壓脫水后，從轉鼓小端排渣口排出。環形液流的液層深度，可通過轉鼓大端的溢流擋板進行調節獲得沉渣和清液不同的分離效果。 分離后的清液經離心機溢流口排出，沉渣和分離液分別被收集到機殼內各自的收集倉內，后在重力作用下卸出機外。

整個操作過程可實現全自動，24小時連續運行，不會對整個流程中的流量產生沖擊，無需人工干預操作。

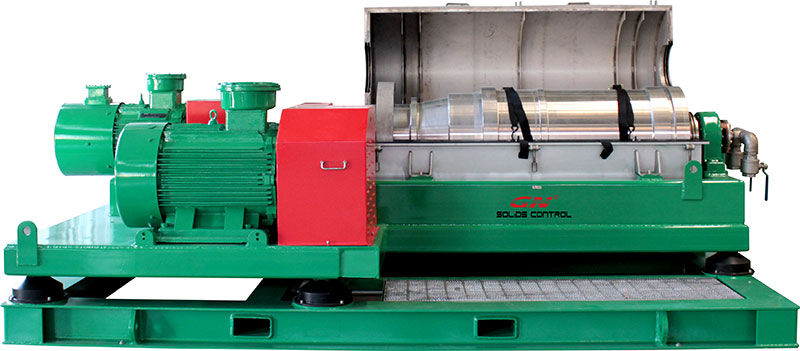

GNLW764A-VFD 臥式螺旋卸料沉降離心機主要由轉鼓、螺旋推料器、差速器、 主機底座、收集箱、軸承座、潤滑系統、動力系統、運輸包裝裝置、電氣控制箱及隨機附件組成。

轉鼓提供離心沉降懸浮液的空間，其直徑的大小，長短和轉速?zèng)Q定了分離物料的處理能力的大小。本機采用柱/錐形轉鼓，即一個帶有法蘭的圓柱形筒體加上一個有法蘭的圓錐形筒體再加上大、小端蓋就構成了轉鼓組件，由兩端端蓋上的滾動軸承支撐在機座上，推料器軸承采用潤滑脂潤滑。

主要作用是提供分離后固、液兩相的排出通道，以及罩住整個回轉體，隔離噪音和保護操作者安全。采用可拆分成收集箱上蓋和收集箱本體的剖分式密閉不銹鋼 304 機殼（機殼內壁加護泥漿飛濺耐磨層)，罩住整個回轉體。下機殼安裝在機座上， 底部布置固體和液體的排出口，上、下機殼采用螺栓連接，上、下機殼聯接的法蘭之間有起密封作用的收集箱密封墊。

兩端軸承座采用循環油潤滑，潤滑油由油泵打入進油管，經風冷散熱器后分別供給大端軸承座與小端軸承座，軸承座下面有回油口，潤滑油經回油管回流入油箱。螺旋推料器軸承采用脂潤滑，并通過骨架油封密封。

動力系統為離心機的旋轉提供動力，主要由主動皮帶輪及主電機、輔電機、輔電機皮帶輪、V帶、傳動軸、聯軸器及電機護罩組成。

河北冠能石油機械制造有限公司是專業制造泥漿處理設備制造商，主要從事石油天然氣鉆井、煤層氣、頁巖氣鉆井；地?zé)峋?、打樁、盾?gòu)工程等項目的泥漿凈化處理設備制造；同時也可以應用在河道清淤、市政泥漿處理、含油污泥處理等工程。代表性的設備有：泥漿振動篩、臥螺離心機、除泥除砂清潔器、攪拌器、鉆屑甩干機、螺旋輸送機、輸送泵類、泥漿罐等泥漿處理設備；斜板沉降器、油水分離器、三項碟片分離機等含油污泥處理設備；TDU熱解吸系統和組合泥漿處理系統等。

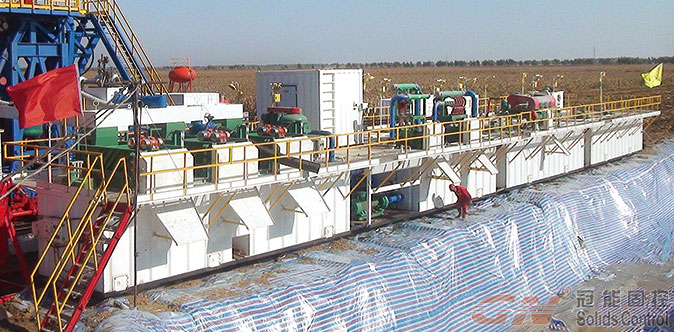

冠能固控所根據多種不同工況的泥漿處理工程案例所特殊開發的多個規格的泥漿處理系統，包括石油天然氣泥漿固控系統：ZJ20至ZJ90鉆機配套固控系統；打樁、頂管、TBM盾構工程的泥水分離系統：120立方/小時至2500立方/小時的泥水分離系統；石油天然氣的泥漿凈化系統的組成部分為4級固控加5級凈化設備，主要設備為：鉆井液振動篩、真空除氣器、除砂器、除泥器、離心機等主要設備，配套設備為液氣分離器、砂泵、攪拌器、泥漿罐、電控系統等。打樁、頂管、TBM盾構泥水分離系統主要分為3級固控加4級凈化系統：主要設備為：高頻振動篩、大口徑除泥器、大口徑除砂器、大轉股臥螺離心機等主要設備，配套設備為渣漿泵、攪拌器、泥漿罐、電控系統等。

石油天然氣鉆井泥漿凈化系統分離效果參數：

1、鉆井液振動篩，能夠分離大于100微米的固相顆粒；處理能力在240~480立方/小時。 2、真空除氣器，能夠分離出鉆井液中的有害可燃?xì)怏w；處理能力在270~360立方/小時。 3、除砂器，能夠分離40-75微米的固相顆粒；處理能力在240~480立方/小時。 4、除泥器，能夠分離20-40微米的固項顆粒；處理能力在240~480立方/小時。 5、鉆井液臥螺離心機，能夠分離2-5微米的細小固項顆粒；處理能力在30~80立方/小時。 打樁、頂管、TBM盾構泥水分離系統分離效果參數： 1、高頻振動篩，能夠分離大于100微米的固相顆粒；處理能力在240~2500立方/小時。 2、除砂器，能夠分離40-75微米的固相顆粒；處理能力在240~2500立方/小時。 3、除泥器，能夠分離20-40微米的固項顆粒；處理能力在240~2500立方/小時。 4、鉆井液臥螺離心機，能夠分離2-7微米的細小固項顆粒；處理能力在60~8120立方/小時。
