油水分離裝置
10月
26
2017
冠能固控油水分離裝置是冠能含油污泥廢棄物處理系統的重要組成部分。主要作用是將前期油泥水廢棄混合物，經過高頻干燥篩和臥螺離心機兩種設備預處理粗過濾后排出的清液進行二次油水分離處理。其處理效果明顯，可滿足現場的油、水單獨回收的再利用要求。冠能固控油水分離裝置是一種高性能，聚結設計，用于從含油廢水中去除游離和分散的油滴。
1、結構及原理

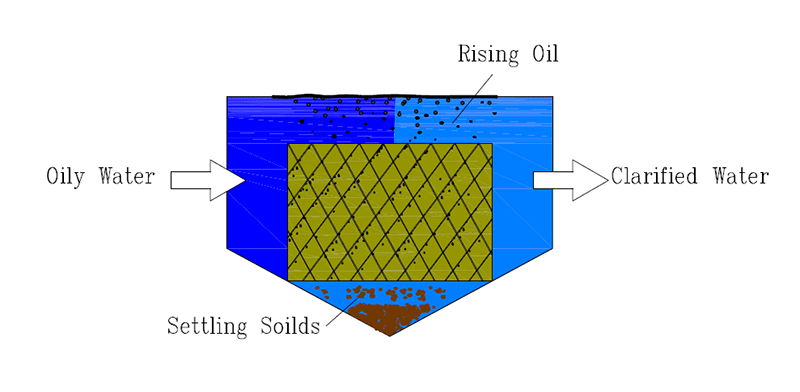

冠能固控油水分離裝置是將油水混合物進入油水分離進水區并擴散分布?；旌衔镞M入聚結填料介質，其中建立了層流和正弦流，并且油侵入波紋聚結填料表面。當細小油滴積聚時，它們聚結成較大的油滴，通過聚結波紋向上升高，直到它們到達聚結填料的頂部，在那里油滴分離并升至水的表面。同時，固體遇到聚結填料并隨著波紋向下滑動，落入波紋聚結填料下的V型料斗中。
利用油和水之間的密度差進行重力分離。油以斯托克斯沉降定律解釋的速度與液體分離。該公式預測在一定的距離上，油滴將根據油滴尺寸的密度和尺寸，快速地通過水上升或沉降。
2、特點 1）可單獨使用或與其他處理工藝（如乳化裂化，溶氣氣浮系統和澄清劑預處理）結合使用。 2）結構緊湊，占地面積小。 3）油水分離器可通過重力自流或泵輸送出下一級。
3、參數
|
序號 |
項目 |
參數 |
|
1 |
橇體尺寸 |
2363mm ×1016mm× 2007mm（L×W×H） |
|
1.1 |
進口高度 |
1676mm |
|
1.2 |
出口高度 |
1448mm |
|
1.3 |
油出口高度 |
1600mm |
|
1.4 |
罐體壁厚 |
6mm |
|
2 |
連接口標準 |
GBT 9119-2010 |
|
3 |
設計 壓 力 |
ATM |
|
4 |
溫 度 范 圍 |
-20 deg F--122 deg F |
|
5 |
干重 |
1195KG |
|
6 |
操作重量 |
3763KG |
